ናትካ ሞያዊ ናይ ሓይሊ ገመድ ኣቕራቢ





ገመዳት ሓይሊ ኤሌክትሪክ ንምትሕልላፍን ንምዝርጋሕን ዝጥቀሙሉ ዘይተነጽሉ ሽቦታት ኮይኖም፡ ብተለምዶ ሓደ ወይ ልዕሊኡ መተሓላለፍቲ (ኮር ገመዳት)፡ መከላኸሊ ንጣር፡ መከላኸሊ ንጣብን ካልኦት ኣካላትን ዝቖመ እዩ። ኣብ ከም ትሕቲ መሬት፣ ታንለታት፣ ሸንኮለል፣ ሻምብቆታት፣ ኣብ ውሽጢ ገዛ ወዘተ ዝኣመሰሉ ቐዋሚ ናይ ምትካል ስናርዮታት ብሰፊሑ ይጥቀሙ፣ መተካእታ ዘይብሉ ኣካል ዘመናዊ ናይ ሓይሊ መተሓላለፊ መርበባት (ብፍላይ ናይ ከተማ ሓይሊ ሽቦ)

ናይ መተግበሪ ስናርዮታት፤

እቲ ትሕቲ መሬት ዝርገሐ መርበብ ናይ ከተማ ፓወር ግሪድ (ብቐንዱ ብማእከላይን ትሑትን ቮልቴጅ ዝቖመ)።
ኣብ ውሽጢ መመንጨዊ ሓይሊ ኤሌክትሪክን ንኡሳን ጣብያታትን ዝርከቡ መስመራት ምትእስሳር።
ውሽጣዊ ስርዓተ ቀረብ ሓይሊ ኤሌክትሪክ ዓበይትን ዕደናታትን ትካላት።
እቶም ዝኣትዉ መስመራት፣ ቀንዲ መስመራትን ጨንፈር መስመራት ህንፃታትን (መንበሪ፣ ንግዳዊ፣ ኢንዱስትርያዊ)።
ኣብ ትሕቲ ማይ ምትሕልላፍ ሓይሊ (ፍሉይ ናይ ትሕቲ ማይ ገመዳት)።
ልዑል ናይ ተኣማንነት ሓይሊ ኤሌክትሪክ ዝሓትት ፍሉይ ቦታታት፣ ከም መዓርፎ ነፈርቲ፣ ሆስፒታላትን ዳታ ማእከላትን።
ንመተሓላለፊ ባቡር ዝኸውን ናይ ስሕበት ሓይሊ መብራህቲን ናይ ሓይሊ መብራህቲ ስርዓትን (ንኡስ መንገዲ፣ ልዑል-ፍጥነት ባቡር)።

power cable


  • PVC ዝተነፀለ ሸፋሽፍቲ ገመድ
    XLPE ዝተነጸለ PVC heated power cable መስቀል-ዝተኣሳሰር ፖሊኢቲሊን ዝተነጸለ ፖሊቪኒል ክሎራይድ ሸፋሽፍቲ ሓይሊ ገመድ እዩ፣ ምሉእ ስሙ "Cross-ዝተኣሳሰር ፖሊኢቲሊን ዝተነፀለ ፖሊቪኒል ክሎራይድ ሸትድ ሓይሊ ገመድ" ዝብል እዩ።
    ተወሳኺ ርአ

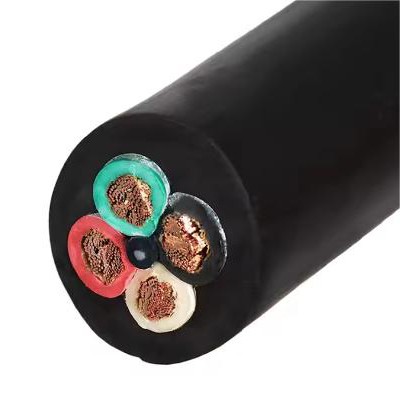

  • PVC Insulated PVC Sheathed ተዓጻጻፊ ገመድ
    ናይ መከላኸሊ ንብረት: መስቀል-ዝተኣሳሰር ፖሊኢቲሊን (XLPE) ይጥቀም፣ እዚ ድማ ጽቡቕ ናይ ኤሌክትሪክ ባህርያት፣ ናይ ሙቐት ዕድመ ምድፋእ ምጽዋርን መካኒካዊ ባህርያትን ዘለዎ
    ተወሳኺ ርአ
  • XLPE ዝተነጸለ ፒቪሲ ሸፋሽፍቲ ገመድ
    እዚ ፍርያት ኣብ ናይ ሓይሊ ሽቦ ወይ ኢንዱስትርያዊ ምትካል ዝጥቀመሉ ኮይኑ 35kV orBolow ዝብል ደረጃ ዘለዎ ድምጺ ዘለዎ ኮይኑ፣ ልዑል ናይ ስራሕ ሙቐት፣ ዓቢ ዋሕዚ ናይ ምጽዓን ዓቕሚ፣ ቀሊል መዋቕር፣ ናይ ፋይት ክብደት፣ ዘይተገደበ ምንባር ብንጣብ፣ lowdielectric loss, chemicale sistancean
    ተወሳኺ ርአ
  • PVC ዝተነፀለ ናይ ሓይሊ ገመድ
    ልዑል መካኒካዊ ሓይሊ: ብሓጺን ዝተሰርሐ ስትሪፕ ኣርሞር ንጣብ ዝተዓጠቐ, ንመካኒካዊ ጥንካረን ንደጋዊ ጉድኣት ናይቲ ገመድ ምጽዋርን የደንፍዕ
    ተወሳኺ ርአ

ንምንታይ ከም ዝመርጹና .

ናይ ውሕስነት ቀረብ

ዘመናዊ ዓቢ-መሰረት ምፍራይ መሰረትን እኹል ናይ ምፍራይ ዓቕሚን ኣለና፣ ምስ ሳይንሳዊ መኽዘን ምሕደራ ስርዓት ተደሚሩ፣ እዚ ድማ ንዓበይቲ-ናይ ደረጃን ብዙሕ ስፔሲፊኬሽንን ትእዛዝ ጠለባት ብብቕዓት ክምልስ ይኽእል። ፕሮጀክት ምህንድስናኻ ብዘይ ዝኾነ ስክፍታ ከም ዝተሓሰበ ከም ዝስጉም ኣረጋግጽ።

ቅልጡፍ ምብጻሕ

ዓለምለኻዊ መርበብ ሎጂስቲክስናን ስሉጥ ስርዓተ ምክፍፋልን እምነ ኩርናዕ ናይቲ ብቕልጡፍ ኣወሃህባና ዝገበርናዮ ተወፋይነት እዩ። ስሩዕ ስርዓት ይኹን ህጹጽ ድሌት ይኹን፡ ነቲ ኣብ ግዚኡ ነቲ ዝተመደበ ቦታ ዘድልየካ ልዑል-ጽሬት ዘለዎም ገመዳት ንምብጻሕ ዝከኣለና ክንገብር ንኽእል ኢና።

ምሉእ ዝርዝር ናይ ገመድ ምድባት

መስመር ፍርያትና ንሰፊሕ ደረጃ ዝሽፍን ኮይኑ፡ ገመድ ሓይሊ (ልዑልን ትሑትን ቮልቴጅ)፡ ናይ ምቁጽጻር ገመዳት፡ ገመድ፡ ከምኡ’ውን ፍሉያት ገመዳት (ከም ሃልሃልታ-ዝተቓልዐ፡ ዝተነጸለ ማዕድናዊ፡ ፎቶ ቮልቴክ፡ ሓይሊ ንፋስ፡ ባሕረኛ ወዘተ) ሓዊሱ፡ ነቲ ዝተፈላለየን ዝተሓላለኸን ናይ ፕሮጀክት ድሌታትካ ንምቅላልን ንመስርሕ ዕድጊትካ ንምቅላልን ሓዊሱ።

ፅሬት ፍርያት ምርግጋፅ

"ብቕዓት ህይወት እዩ" ዝብል ኣምር ምኽባርን ኩለመዳያዊ ስርዓት ምርግጋፅ ፅሬት ምምስራትን (ከም ISO 9001)። ካብ ምቁፅፃር ፅሬት ንብረት ኣብ ምንጪ ክሳብ ኣብ ፋብሪካ ምርመራ ዝተዛዘሙ ፍርያት፣ ንብርኪ ብንጣብ ብንጣብ ቁፅፅር ይትግበር፣ ነፍሲ ወከፍ ጥቕላል ናይቲ ብገመድ ዝቐርብ ርጉእ ብቕዓት፣ ድሕንነትን ተኣማንነትን ከም ዘለዎ፣ ከምኡ እውን ፈተና ግዜን ከባብን ክፃወር ይኽእል።





ብልጫታት ናይ ሓይሊ ገመድ







ውጽኢታዊ ዝኾነ ናይ ኤሌክትሪክ ምትሕልላፍ፤
ገመዳት ሓይሊ ኤሌክትሪክ ኣብ ነዊሕ ርሕቀት ጸዓት ኤሌክትሪክ ብብቕዓት ንምትሕልላፍ ዝተዳለዉ እዮም። ትሑት ናይ ኤሌክትሪክ ተጻዋርነት ኣብ እዋን ምትሕልላፍ ንዝፍጠር ምጉዳል ጸዓት ይቕንስ።




ድሕንነት፥
ገመዳት ንመተሓላለፊ መተሓላለፍቲ ብምትሕብባር፡ ብምክልኻል ኤለክትሪካዊ ስንባደ ብምክልኻል፡ ከምኡ’ውን ንሓደጋ ሓጺር ሰርኪዩትን ተኹስን ብምንካይ፡ ኤለክትሪክ ንምትሕልላፍ ውሑስ መንገዲ ይህቡ።




ምሕባእ፤
ኣብ ትሕቲ መሬት ዝርከቡ ገመዳት ክቕበር ይኽእል እዩ፣ እዚ ድማ ንኽሕባእን ብስነ-ጽባቐን ዘሐጉስ ናይ ሓይሊ ምክፍፋል የፍቅድ። እዚ ብፍላይ ኣብ ከተማታት ኣገዳሲ እዩ።




ምክልኻል ከባቢ፤
ብዙሓት ገመዳት ሓይሊ ኤሌክትሪክ ካብ ርስሓት፣ ኬሚካላት፣ ዩቪ ጩራታትን ኣካላዊ ጉድኣትን ዝከላኸሉ መከላኸሊ፣ መከላኸሊን ጃኬትን ዝኣመሰሉ መከላኸሊ ንጣብ ዝተዓጠቑ እዮም። እዚ ድማ ጽንዓትን ነዊሕ ዕድመን ይውስኽ።




ትሑት ጽገና፤
ብግቡእ ዝተተኽሉ ገመዳት ሓይሊ ኤሌክትሪክ ብተለምዶ ካብቲ ንኹነታት ኣየርን ከባብያዊ ጽልዋታትን ዝቃልዑ መስመራት ሓይሊ ኤሌክትሪክ ዝወሓደ ጽገና የድልዮም።




ተኣማንነት፤
ኣብ ትሕቲ መሬት ዝርከቡ ገመዳት ንኹነታት ኣየር ዝወሓደ ተቓላዕነት ዘለዎም እዮም-ተተሓሓዝቲ ምዝንባላት ከም ንፋስ፣ በረድን በርቂን ኣብ ልዕሊ መስመራት ኣብ ልዕሊ ርእሲ ክጸልዉ ዝኽእሉ። እዚ ኣብ ዝተወሰኑ ኩነታት ተኣማንነት ይውስኽ።




ምጉዳል ኤሌክትሮማግኔቲክ ምትእትታው (EMI):
ዋልታ ዘለዎም ገመዳት ሓይሊ ኤሌክትሪክ ንኤሌክትሮማግኔቲክ ምትእትታው የጉድልዎን ከም ማእከላት ዳታ ዝኣመሰሉ ተሃዋሲ መተግበሪታት ዝጥዕሙን እዮም።







ፓራሜንተርስ .





0.6/1KV 3+1 ዋና ነሓስ መተሓላለፊ ሓጺን ሽቦ ዕጥቂ ዘለዎ ገመድ መለክዒ

ስማዊ መስቀል-ክፍሊ ቦታ

ርጉድና መከላኸሊ

ርጉድ ዝበለ ሸፋሽፍቲ

ኣስታት.ሓፈሻዊ

ኣስታት 10000። ክብደት

ዲማተር ናይ ገመድ .

ናይ ገመድ(kg/km)

MM2 .

ኤም.ኤም.

ኤም.ኤም.

ኤም.ኤም.



3x2.5+1x1.5

0.7

1.8

16.6

472.3

3x4+1x2.5

0.7

1.8

18.9

698.4

3x6+1x4

0.7

1.8

20.3

820.1

3x10+1x6

0.7

1.8

22.8

1047.3

3x16+1x10

0.7

1.8

26

1502.4

3x25+1x16

0.9

1.8

29

1964.7

3x35+1x16

0.9

1.9

31.1

2328.7

3x50+1x25

1

2

35.3

3150

3x70+1x35

1.1

2.1

39.6

4064.9

3x95+1x50

1.1

2.3

44.1

5210.5

3x120+1x70

1.2

2.5

50

6788.2

3x150+1x70

1.4

2.6

53.7

7903.1

3x185+1x95

1.6

2.7

58.9

9578.3

3x240+1x120

1.7

2.9

65.5

11849.5

3x300+1x150

1.8

3.1

71.2

14266

3x400+1x185

2

3.4

80.6

18912.6



ዓይነታት ናይ ሓይሊ ገመድ



01


ትሑት ቮልቴጅ ናይ ሓይሊ ገመዳት .

ትሑት ቮልቴጅ ዘለዎም ናይ ሓይሊ ገመዳት ክሳብ 1000 ቮልት ዝበጽሕ ቮልቴጅ ዘለዎም ስርዓታት ዝተዳለዉ እዮም። እዞም ገመዳት እዚኦም ኣብ መንበሪን ንግዳውን ቦታታት ከም ናይ ገመድ ገዛ፣ ኣብያተ ፅሕፈትን ንኣሽቱ ትካላትን ዝኣመሰሉ መመልከቲታት ዝጥቀሙሉ ቦታታት ልሙድ እዩ።


02


ማእከላይ ቮልቴጅ ናይ ሓይሊ ገመዳት .

ማእከላይ ቮልቴጅ ናይ ሓይሊ ገመዳት ካብ 1000 ቮልት ክሳብ 35,000 ቮልት ዝበጽሕ ቮልቴጅ ዘለዎም ስርዓታት ይጥቀሙ። እዞም ገመዳት ብተለምዶ ኣብ ኢንዱስትርን ከተማውን ትሕተ ቅርጺ መተግበሪታት ከም ፋብሪካታት ሓይሊ ኤሌክትሪክ፣ ኢንዱስትርያዊ ትካላትን መንግስታዊ ትካላትን ይርከቡ።


03


ልዑል ቮልቴጅ ዘለዎም ናይ ሓይሊ ገመዳት

ልዑል ቮልቴጅ ዘለዎም ናይ ሓይሊ ገመዳት ልዕሊ 35,000 ቮልት ኣብ ቮልቴጅ ሓይሊ ኤሌክትሪክ ንምትሕልላፍ ዝተዳለዉ እዮም። እዞም ገመዳት ንመተሓላለፍቲ ሓይልን መከፋፈልትን ወሳኒ ኮይኖም፡ መመንጨዊ ሓይሊ ኤሌክትሪክ ምስ ንኡሳን መደበራት ዘራኽብን ኣብ ሰፊሕ ርሕቀት ሓይሊ ኤሌክትሪክ ዝዝርግሕን እዩ።

PVC Insulated Power Cable
ቁልፊ ኣካላት ናይ ሓይሊ ገመድ

ኮንዳክተራት .
መተሓላለፍቲ ኣብ ሕመረት ኩሎም ገመዳት እዮም። እዞም ክፍልታት እዚኦም ዝተፈላለዩ ኣፕሊኬሽናት ዝሰማማዕ ዝተፈላለየ ንዋትን ቅርጽታትን ይመጹ። ንኣብነት ካብ ዕርቃን ነሓስ፣ ቆርቆሮ ነሓስ ወይ ብሩር-ካብ 28 ክሳብ 4 AWG ዝበጽሕ መዐቀኒታት ዝተለበጠን ኣብ ሓደ ክሳብ 60 ጽምዲ ክውነንን ይኽእል።





መከላኸሊ
መከላኸሊ ንመተሓላለፊታት ኣብ ነንሕድሕዶምን ኣብ ናይ ደገ ሃዋህውን ከይራኸቡ ይኽልክል። ገለ ካብቶም ብብዝሒ ዝሰርሑ መከላኸሊ ንብረት ፖሊቪኒል ክሎራይድ (PVC)፣ ፖሊኢቲሊን (PE)፣ ቴፍሎን (PTFE ወዘተ)፣ ከምኡውን ፖሊፕሮፒሊን (PP) እዮም።

ምክልኻል .

ምክልኻል ንገመዳት ካብ ምቕባልን ምፍናው ኤሌክትሪካዊ ምትእትታው ይከላኸለሎም፣ እዚ ድማ ንጽሬትን ቅኑዕነትን ምትሕልላፍ ምልክት ክጸልዎ ይኽእል። እቲ ካብ ምክልኻል ዘድልየካ ዓይነት ምትእትታው ኣየናይ መከላኸሊ ንብረት ከም ዘድሊ ይውስን።

ጃኬት

ጃኬት ናይ ሓደ ገመድ፡ እቲ ደጋዊ ንጣር መከላኸሊኡ እዩ። ካብ ከም ዋዒ፡ ርስሓትን ምብስባስን ዝኣመሰሉ ከባብያዊ ኩነታት መከላኸሊ ዝህብ ኮይኑ፡ ብሓፈሻ ኣብ ምውሳን ተዓጻጻፍነት ናይቲ ገመድ ዓቢ ተራ ኣለዎ። ብዙሓት ካብቶም ንመከላኸሊ ዝውዕሉ ንዋት ንጃኬት እውን ይጥቀሙ እዮም፣ ንኣብነት ርካሽ PVC፣ ከምኡ’ውን ኩነታት ኣየር-ተጻዋርነት ዘለዎ ፖሊኢቲሊን (PE)።

መመላእታ .

መመላእታታት ብሓፈሻ ኣብ ገመዳት ይውሰኹ እሞ ንኽቡር ቅርጺ ንምርካብ። ምስቲ ካብ ካልኦት ናይ ገመድ ኣካላት ዝመጹ ንብረታት ዝመሳሰል፡ እቲ ንመመላእታ ዝኸውን ንብረት፡ ናይቲ መተግበሪ ኤሌክትሪካውን ከባብያውን ጠለባት ከአንግድ ኣለዎ።



ኣጠቓቕማ ናይ ሓይሊ ገመድ
መንበሪ መመልከቲ
ኣብ መንበሪ ኣባይቲ፡ ልሙዳት ገመዳት ሓይሊ ኤሌክትሪክ፡ ንሓፈሻዊ ገመድ ዝኸውን ትሑት ቮልቴጅ ገመዳት፡ ንመሳርሒታት ዝኸውን ተዓጻጻፊ ገመዳት፡ ከምኡ’ውን ንናይ ደገ ምትካል ዕጥቃዊ ገመዳት የጠቓልል።
ንግዳዊ መተግበሪታት
ንግዳዊ ህንጻታት መብዛሕትኡ ግዜ ንመከፋፈልቲ ዝኸውን ማእከላይ ቮልቴጅ ገመዳት፡ ንመሳርሒታት ቤት ጽሕፈት ዝኸውን ተዓጻጻፊ ገመዳት፡ ከምኡ’ውን ንመብራህትን ስርዓታት ኤችቪኤሲን ዝኸውን ተነጽሎ ገመድን ይጥቀሙ።
ኢንዱስትርያዊ መተግበሪታት
ኢንዱስትርያዊ ከባቢታት ከም ዕጥቃዊ ገመዳት ንማሽነሪታት፣ ንመከላኸሊ ዝኸውን ማእከላይ ቮልቴጅ ገመዳት፣ ከምኡ’ውን ንርጥብ ዝበለ ቦታታት ዝጥሕል ገመዳት ዝኣመሰሉ ድልዱላት ገመዳት የድልዮም። ኢንዱስትርያዊ ገመዳት ሓይሊ ኤሌክትሪክ ተሪር ኩነታት ክጻወሩ፣ ልዑል ኣፈፃፅማ ክህቡን ድሕንነትን ተኣማንነትን ወሳኒ ስርሓት ከረጋግፁ ኣለዎም።





FAQ





ሕቶ፡- እቶም ዝተፈላለዩ ዓይነታት ገመዳት ሓይሊ እንታይ እዮም?

መልሲ፡ ገመዳት ሓይሊ ኣብ ትሑት ቮልቴጅ፡ ማእከላይ ቮልቴጅን ልዑል ቮልቴጅ ገመዳትን ይምደቡ። ፍሉያት ዓይነታት ዕጥቃዊ ገመዳት፡ ተዓጻጻፊ ገመዳትን ኣብ ትሕቲ ማይ ዝጥሕሉ ገመዳትን ኮይኖም ነፍሲ ወከፎም ንፍሉይ መተግበሪታትን ከባቢታትን ዝተዳለዉ እዮም።

ሕቶ፡ ንዘድልየኒ ቅኑዕ ናይ ሓይሊ ገመድ ከመይ ጌረ እየ ዝመርጽ?

መልሲ፡ ንመተግበሪኻ ዘድሊ ቮልቴጅን ዋሕዚ ኤሌክትሪክን፡ ኩነታት ከባቢ፡ ተዓጻጻፍነትን ጽንዓትን ኣብ ግምት ኣእቱ። ምስ በዓል ሞያ ምምኽኻር ወይ ስፔሲፊኬሽን መምርሒ ምጥቃም ነቲ ዝምጥን ገመድ ከም እትመርጽ ንምርግጋጽ ክሕግዝ ይኽእል።

ሕቶ፡- ዓይነታት ናይ ሓይሊ ገመድ ጫፋት እንታይ እዮም?

መልሲ፡ ጫፋት ገመድ ሓይሊ፡ ፕላግስ፡ ሶኬትን መተሓላለፍትን የጠቓልል። ልሙዳት ዓይነታት IEC, NEMA, ከምኡውን CEE መተሓላለፍቲ ኮይኖም ነፍሲ ወከፎም ንፍሉይ ዞባዊ ደረጃታትን መተግበሪታትን ዝተዳለዉ እዮም።

ሕቶ፡- ናይ ሓይሊ መብራህቲ ገመድ ክመርጽ ከለኹ እንታይ ረቛሒታት ኣብ ግምት ከእቱ ኣለኒ?

መልሲ፡- ነቲ ናይ ኤሌክትሪክ ጽዕነት፡ ኩነታት ከባቢ፡ ዓይነት መከላኸሊ፡ ንመተሓላለፊ ዝኸውን ንብረት፡ ከምኡ’ውን ዝኾነ ፍሉይ ጠለባት ተዓጻጻፍነት ወይ ምክልኻል፡ እቲ ገመድ ንዘድልየካ ነገራት ከም ዘማልእ ንምርግጋእ ምግምጋም።

ሕቶ፡ ዓቐን ናይ ሓደ ገመድ ሓይሊ ንብቕዓቱ ብኸመይ ይጸልዎ?

መልሲ፡- በቲ ብናይ ኮንዳክተር መስቀል ዝውሰን ናይ ሓይሊ ገመድ ስፍሓት-ክፍሊ፡ ንዋሕዚኡ ይጸልዎ-ዓቕምን ተጻዋርነትን ናይ ምጽናሕ። ግቡእ ሳይዚንግ እቲ ገመድ ልዕሊ ዓቐን ሙቐት ከይሃረመን ብቕዓት ከይሕዝን እቲ ገመድ ነቲ ናይ ኤሌክትሪክ ጽዕነት ክሕዞ ከም ዝኽእል የረጋግጽ።

ሕቶ፡- ናይ ልዑል ቮልቴጅ ናይ ሓይሊ ገመዳት መተግበሪታት እንታይ እዮም?

መልሲ፡ ልዑል ቮልቴጅ ዘለዎም ገመዳት ሓይሊ ኤሌክትሪክ ኣብ ምትሕልላፍ ሓይልን መከፋፈልትን ይጥቀሙ፣ መመንጨዊ ሓይሊ ኤሌክትሪክ ምስ ንኡሳን ጣብያታት ብምትእስሳርን ብውሑድ ምጉዳል ጸዓት ኣብ ነዊሕ ርሕቀት ሓይሊ ኤሌክትሪክ ዝዝርግሕን እዩ።

ኣብ ቻይና ካብቶም ቀንዲ ኣቕረብቲ ገመድ ሓይሊ ኤሌክትሪክ ብምዃንና ጽቡቕ-ንዝፍለጥ። ናብ ጅምላ ልዑል ጽሬት ዘለዎ ናይ ሓይሊ ገመድ እንተኸይድኩም፡ ካብ ፋብሪካና ዋጋን ነጻ ናሙናን ክትረኽቡ እንቋዕ ደሓን መጻእኩም። ከምኡ እውን ብዓይነት ዝተዳለወ ኣገልግሎት ኣሎ።

ምሕታት ስደድ
